鉱山多段遠心ポンプ

製品導入：

鉱山の多段遠心ポンプは、導入、摂取、吸収された高度な技術に基づいて作成されました。 それらは、きれいな水と、物理的および化学的レベルできれいな水に似た属性を持つ材料を運ぶのに適しています。 固体不溶物の粒子サイズは 2 mm 未満であり、体積は単位体積あたり 0.1 c/o を超えません。 15 度から 180 度は、多段マイニング遠心ポンプの媒体温度の範囲です。 さらに、多段マイニング遠心ポンプの作動圧力は 3.0 MPa です。 周囲温度と相対湿度は、それぞれ 40 度と 95 度以下である必要があります。

特徴

Mine多段遠心ポンプは、運転中の安定性と信頼性が高く、高効率と優れたキャビテーション性能を備えています。 国が推奨する高効率省エネ製品の油圧モデルを使用しており、高効率、軽量性能範囲、安全で安定した動作、低騒音、長寿命、簡単な設置とメンテナンスの利点があります。

Mine Multistage Centrifugal Pumps のフロー パーツは、高効率、エネルギー効率、広い性能範囲、安定した動作、低騒音、長寿命、および設置の容易さを保証するために、他の材料の中でも特に耐摩耗性のダクタイル鋳鉄または鋳鋼で構成されています。修理。 フロー セクションの材料を変更したり、シールを変更したり、冷却システムを追加したりすることにより、多段遠心水平ポンプは温水、油、腐食性または磨耗媒体を輸送できます。

構造と動作原理:

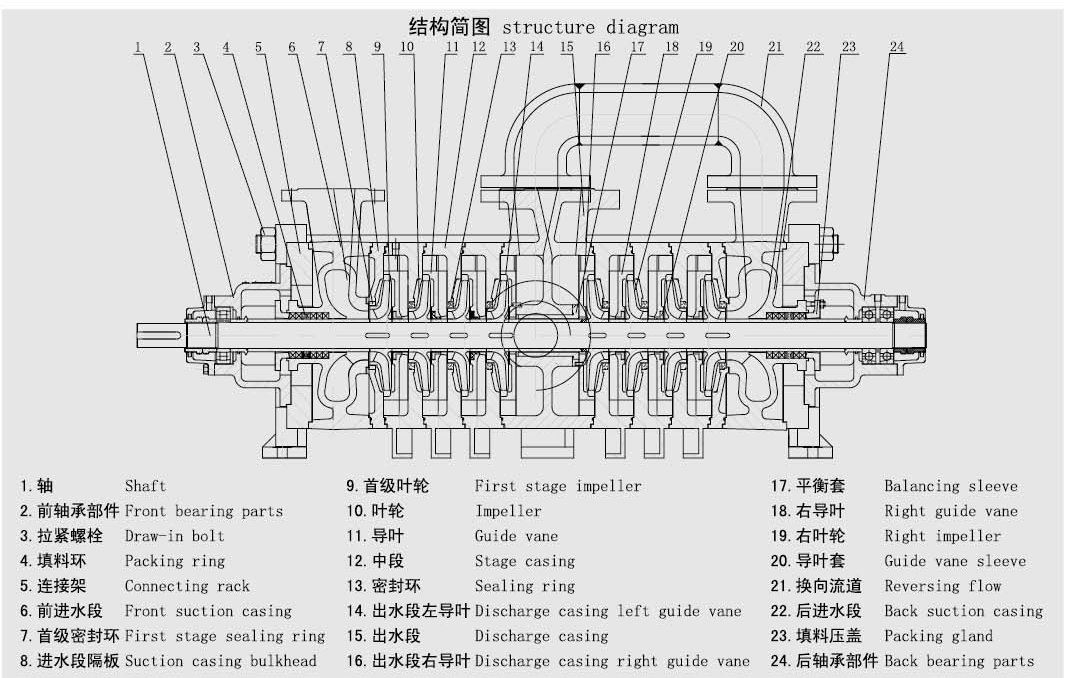

1. MD（P）ポンプは、単吸込多段のセグメント遠心ポンプです。 垂直に上向きの前方の水セクションは、吸込口がある場所です。 実際の使用の要件に応じて、水平姿勢にすることもできます。 ポンプの吐出口は、装置の中央にある吐出口部分に垂直に上向きに配置されています。 テンションボルトは、ポンプの接続フレーム、前部水セクション、中間セクション、出口セクション、および後部水入口セクションをリンクするために使用されます。 ユーザーのニーズに応じて、リフトを上げたり下げたりすることができます。

2.主要部品の構造と動作原理

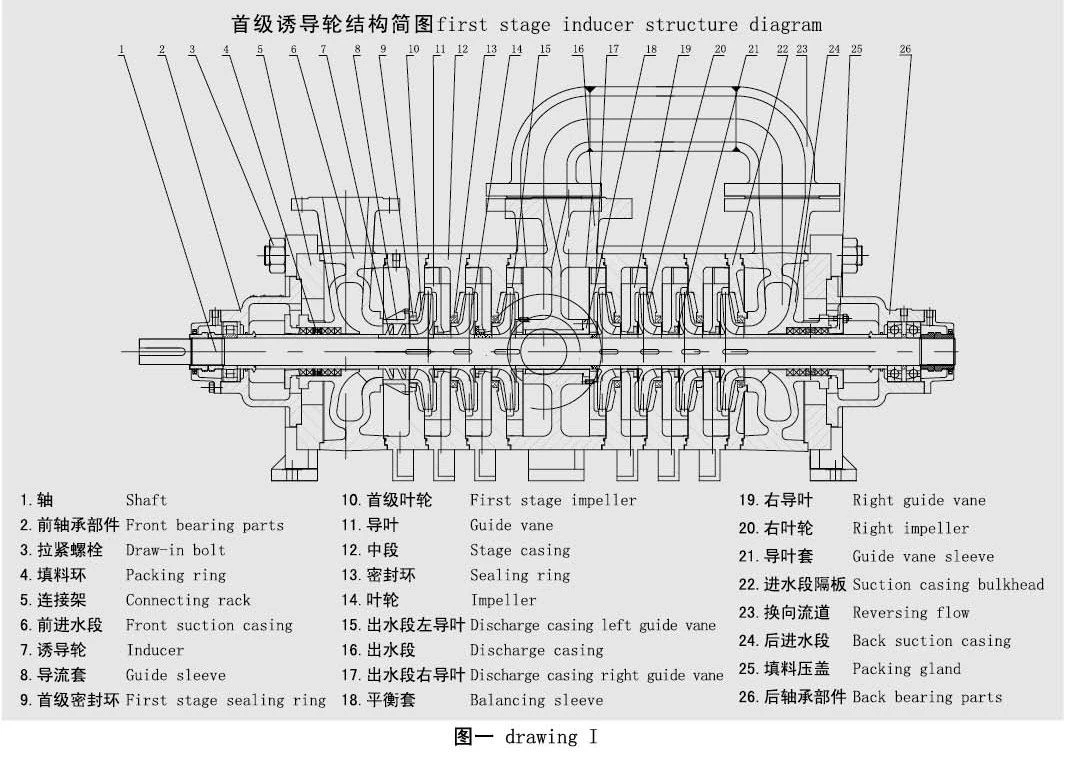

⑴ウォーターポンプの主要部品：前方ウォーターセクション、出口セクション、後方入口セクション、ガイドベーン、右ガイドベーン、出口セクションの左ガイドベーン、出口セクションの右ガイドベーン、中間セクション、インペラー、右インペラー、シャフト、バランスドラム、フロント ポジショニング スリーブ、リア ポジショニング スリーブ、接続フレーム、リバース フロー チャネルなど。 ローターは、インペラー、右インペラー、バランスドラム、インペラー保持スリーブ、フロントポジショニングスリーブ、リアポジショニングスリーブ、およびシャフトに取り付けられたその他の部品で構成されています。 ロータの駆動端はころがり軸受で支持され、端部は斜め接触玉軸受と向かい合わせに配置され、軸受はグリースで潤滑されます。

(2) 前水部、後水入口部、中間部、右案内羽根、出口部左案内羽根、出口部右案内羽根、反転流路、出口部で作動室を構成する。ポンプ。 軸側は、液体が入る場所です。 低圧ステージが両端に配置され、シャフトシールによって運ばれる圧力を軽減します。 動作中、対称に配置されたインペラーの各ペアに作用する軸方向の力は反対であり、生成された軸方向の力のバランスをとるために互いに相殺することができます。

⑶①シャフトシール：シールにはソフトパッキンを使用し、液体が一滴ずつ滲み出るようにパッキンの気密性を適切にする必要があります。

②トランスミッション：ポンプは弾性カップリングを介してモーターによって直接駆動されます。 モーターの方向から見て、ポンプは時計回りに回転します。

③ベアリング：駆動側にローラーベアリング、駆動側に斜め接触ボールベアリングを採用。

④シールリング：ウォーターポンプの高圧水がインレット部に逆流するのを防ぎ、摩耗後に交換することができます。

⑤バランスドラム：最終段のインペラーの後に取り付けられ、ローターと一緒に回転し、バランスドラムの外側の円形面は、バランススリーブの内側の穴の表面と放射状の隙間を形成します。

⑥ 前後の位置決めスリーブ: 2 つのパッキン室で、摩耗後に交換できます。

⑷動作原理：ポンプシャフトはモーターの駆動下で回転し、液体に作用してエネルギーを増加させ、必要な量の液体が吸引タンクから必要な高さまたは圧力まで送られます。ポンプ。

モデルの意味:

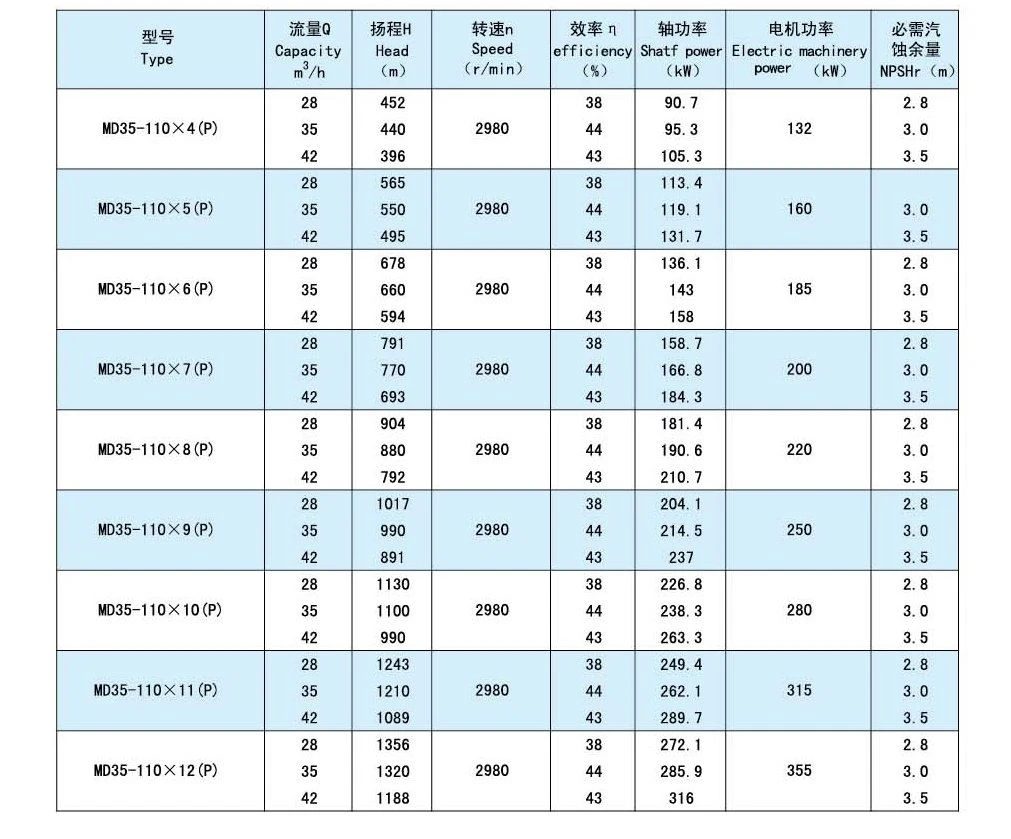

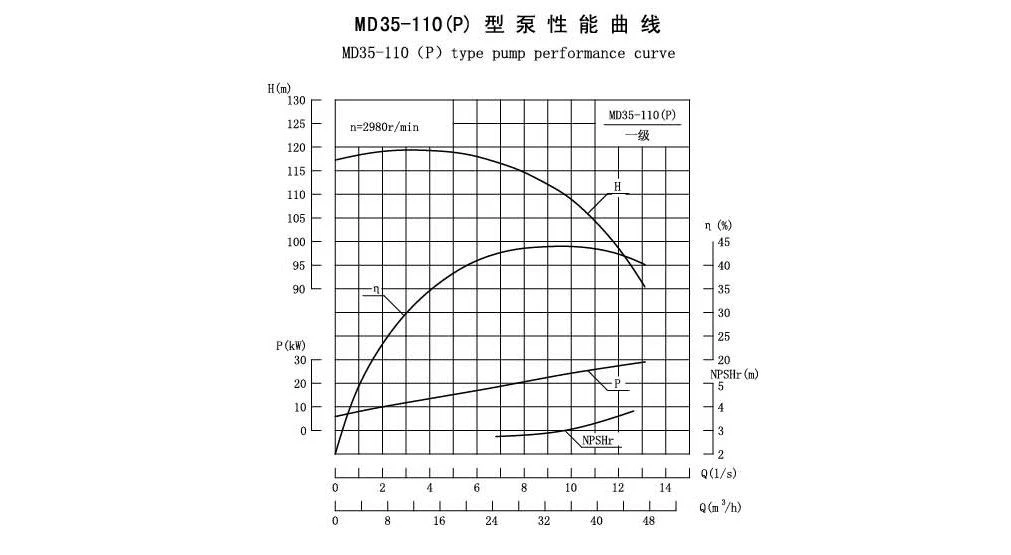

例: md100-80 × 8 (P) MD: 耐摩耗性炭鉱用多段遠心ポンプ 100: 流量 100m3 / h 80: 単段リフト 80m 8: ステージ (P): 平衡型
