水中電動ポンプには多くの種類がありますが、井戸灌漑で最もよく使用されるのは油入り水中電動ポンプと水入り水中電動ポンプです。この記事では、QJシリーズの深井戸水中ポンプを例に、深井戸水中ポンプの構造を簡単に紹介します。
深井戸用水中ポンプの構造は、図に示すように、主に水ポンプ、電動モーター、入口、およびシール装置で構成されています。
水ポンプは水中電動ポンプの上端に位置し、主にインペラ、ガイドハウジング、ポンプシャフト、ゴムベアリングなどの部品で構成されています。ポンプシャフトとモーターシャフトはシリンダーカップリングで接続されています。インペラは遠心密閉式インペラであり、停止時に水ポンプが逆回転するのを防ぐために、上端にチェックバルブが取り付けられています。
モーター部分は水中電動ポンプの下端に位置し、主にローター、ステーター、ガイドベアリング、スラストベアリング、圧力調整フィルムなどの部品で構成されています。プラスチックまたはステーター巻線は、ポリエチレン絶縁ナイロン被覆耐水性電磁ワイヤーで作られています。モーターの内部はきれいな水で満たされ、モーターのベアリングを冷却します。モーターの底部にはゴム製の圧力調整フィルムが取り付けられており、モーターの温度上昇によって引き起こされる本体内の水圧の変化を調整します。
入口とシール装置は水中電動ポンプの中央にあります。シール装置はモーターの上端にあり、砂投げリングと前進装置と後進装置のスケルトンオイルシールで構成されています。その機能は、堆積物がモーターの内部に入るのを防ぐことです。
200-QJ80-55/5 深井戸水中ポンプのモデルの意味: 200- このポンプに適した最小井戸径は 200 mm です。QJ 深井戸水中ポンプ。80- 定格流量は 80m3/h です。55- 定格全揚程は 55 メートルです。5 段の揚水ポンプです。

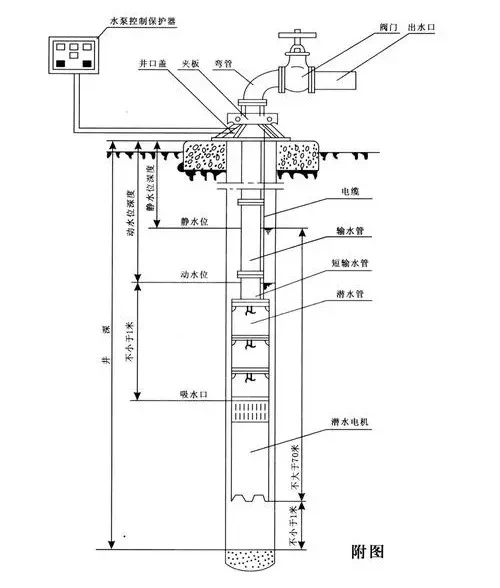

深井戸用水中ポンプの構造図は以下のとおりです。
