深井戸ポンプ

JC シリーズタービンポンプは、産業、農場の灌漑、給水など、さまざまな分野で深井戸や湖から水を汲み上げるために使用されます。 JCシリーズタービンポンプは、地下深くにある井戸や貯水池から水を移動させるために設計された特殊な遠心ポンプです。

一般的な紹介:

多くの異なるセクター、農場の灌漑システム、および給水、深井戸または湖は、JC シリーズタービンポンプを使用してポンプでくみ上げられます。 JC シリーズタービンポンプと呼ばれるカスタマイズされた遠心ポンプは、地下の貯水池または井戸から水を輸送するために作られています。タービンポンプの 2 つの主要なタイプの 1 つで、深井戸タービンポンプまたはラインシャフトタービンポンプとしても知られています。

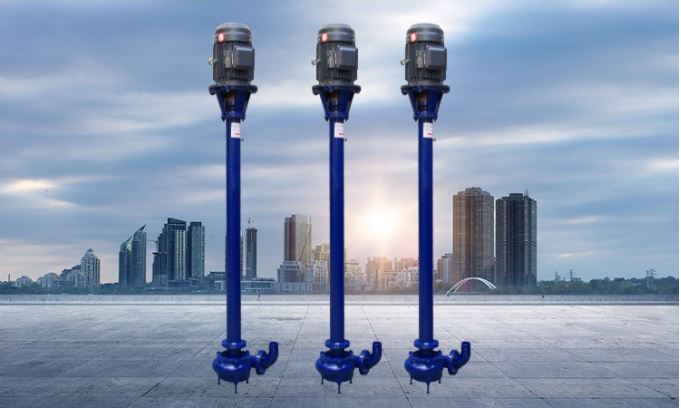

_16351477266292

タービンポンプの 2 つの主なタイプは、垂直タービンポンプと水中タービンポンプです。水中ポンプのモーターはポンプの底部の水中にあり、垂直タービンポンプのモーターは地上にあります。

垂直タービンポンプは、水中ポンプが利用できない場合、またはポンプの上部に取り付けられた従来のモーターの状態で主に使用されます。

流量範囲: 5-900m³/h

ヘッドレンジ: 20-200m

モーター出力: 11-520KW

外径: 6" から 30"

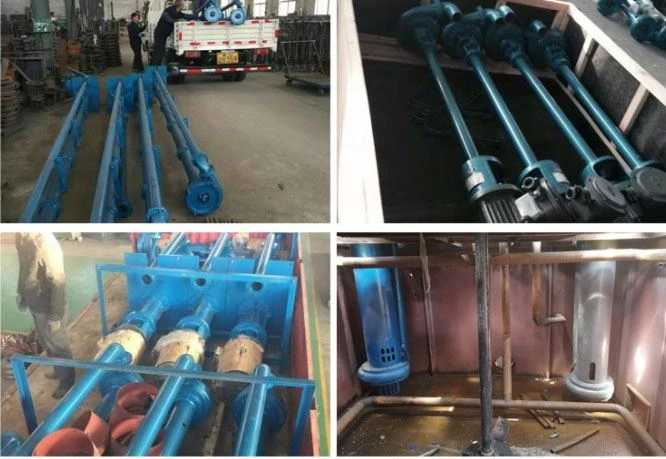

_16351477388109

JC深井戸ポンプは、縦型単段片吸込遠心ポンプ構造です。このシリーズのポンプにはセミオープンインペラがあります。羽根車の吸込側に攪拌羽根を延長し、フロントカバーには繊維雑草を粉砕できるカッターを装備。逆流混合や作業時の機械破砕に使用でき、目詰まりを防止します。

吸込アームが 1 本の単段縦型遠心ポンプです。羽根車の吸込側延長部に攪拌羽根を配置したセミオープン羽根車です。

2 つのシリーズのポンプは、主に、火力発電所、ガスコークス工場、石油精製所の都市下水溝を通じて、濃厚な液体、重油、油残留物、濁った液体、泥、モルタル、流れるスラッジ、および石炭と灰を含む液体をポンプで送るために使用されます。製鉄所、鉱業、製紙、セメント工場、食品工場、印刷および染色産業。また、泥、グリット、スラグを含む液体や、化学、製薬、その他の分野での腐食性液体の吸引にも使用できます。

2.ポンプの伝達モード：ポンプは弾性カップリングを介してモーターに接続されています。原動機の方向から、ポンプは時計回りに回転します

主な用途:

鉱山、発電所、油田などの産業。農場の灌漑、建物への給水。等。

いいえ。	モデル	流量 (m³/h)	ヘッド (m)	パワー (kw)	速度 (r/分)	有効。 (パーセント)	最大。外径 (mm)
いいえ。	モデル	流量 (m³/h)	ヘッド (m)	パワー (kw)	速度 (r/分)	有効。 (パーセント)	最大。外径 (mm)
1	150JC(R)20-9×4	20	36	4	2900	67	143
2	150JC(R)20-9×5		45	5.5
3	150JC(R)20-9×6		54	5.5
4	150JC(R)20-9×7		63	7.5
5	150JC(R)20-9×8		72	7.5
6	150JC(R)20-9×9		81	11
7	150JC(R)20-9×10		90	11
8	150JC(R)20-9×12		108	11
9	150JC(R)20-9×14		126	15
10	150JC(R)20-9×16		144	15
11	150JC(R)20-9×18		162	18.5
12	150JC(R)32-9×4	32	36	5.5	2900	67	143
13	150JC(R)32-9×5		45	7.5
14	150JC(R)32-9×6		54	11
15	150JC(R)32-9×7		63	11
16	150JC(R)32-9×8		72	15
17	150JC(R)32-9×9		81	15
18	150JC(R)32-9×10		90	15
19	150JC(R)32-9×12		108	18.5
20	150JC(R)32-9×14		126	18.5
21	150JC(R)32-9×16		144	22
22	150JC(R)32-9×18		162	25
23	150JC(R)50-6.5×3	50	19.5	5.5	2900	70	143
24	150JC(R)50-6.5×4		26	7.5
25	150JC(R)50-6.5×6		38	11
26	150JC(R)50-6.5×8		52	15
27	150JC(R)50-6.5×10		65	15
28	150JC(R)50-6.5×12		78	18.5
29	150JC(R)50-6.5×14		91	22
30	150JC(R)50-6.5×16		104	25
31	150JC(R)50-6.5×18		117	30
32	200JC(R)40-21×1	40	21	5.5	2900	75	181
33	200JC(R)40-21×2		42	7.5
34	200JC(R)40-21×3		63	11
35	200JC(R)40-21×4		84	15
36	200JC(R)40-21×5		105	18.5
37	200JC(R)40-21×6		126	22
38	200JC(R)40-21×7		147	25
39	200JC(R)40-21×8		168	30
40	200JC(R)50-24×1	50	24	5.5	2900	75	181
41	200JC(R)50-24×2		48	11
42	200JC(R)50-24×3		72	18.5
43	200JC(R)50-24×4		96	22
44	200JC(R)50-24×5		120	25
45	200JC(R)50-24×6		144	30
46	200JC(R)50-24×7		168	37
47	200JC(R)63-21×1	63	21	7.5	2900	75	181
48	200JC(R)63-21×2		42	15
49	200JC(R)63-21×3		63	18.5
50	200JC(R)63-21×4		84	22
51	200JC(R)63-21×5		105	30
52	200JC(R)63-21×6		126	37
53	200JC(R)80-22×1	80	22	7.5	2900	75	181
54	200JC(R)80-22×2		44	15
55	200JC(R)80-22×3		66	22
56	200JC(R)80-22×4		88	30
57	200JC(R)80-22×5		110	37
58	250JC(R)110-14×1	110	14	7.5	2900	75	230
59	250JC(R)110-14×2		28	15
60	250JC(R)110-14×3		42	22
61	250JC(R)110-14×4		56	30
62	250JC(R)110-14×5		70	37
63	250JC(R)130-16×1	130	16	11	2900	75	230
64	250JC(R)130-16×2		32	18.5
65	250JC(R)130-16×3		48	30
66	250JC(R)130-16×4		64	37
67	300JC(R)90-15×1	90	15	5.5	1475	78	320
68	300JC(R)90-15×2		30	11
69	300JC(R)90-15×3		45	18.5
70	300JC(R)90-15×4		60	22
71	300JC(R)90-15×5		75	30
72	300JC(R)90-15×6		90	37
73	300JC(R)90-15×7		105	45
74	300JC(R)90-15×8		120	45
75	300JC(R)110-17×1	110	17	11	1475	78	320
76	300JC(R)110-17×2		34	18.5
77	300JC(R)110-17×3		51	25
78	300JC(R)110-17×4		68	37
79	300JC(R)110-17×5		85	45
80	300JC(R)110-17×6		102	55
81	300JC(R)110-17×7		119	55
82	300JC(R)150-14×1	150	14	11	1475	80	295
83	300JC(R)150-14×2		28	18.5
84	300JC(R)150-14×3		42	25
85	300JC(R)150-14×4		56	37
86	300JC(R)150-14×5		70	45
87	300JC(R)150-14×6		84	55
88	300JC(R)150-14×7		98	75
89	300JC(R)150-14×8		112	75
90	300JC(R)180-17×1	180	17	15	1475	84	295
91	300JC(R)180-17×2		34	25
92	300JC(R)180-17×3		51	37
93	300JC(R)180-17×4		68	55
94	300JC(R)180-17×5		85	75
95	300JC(R)180-17×6		102	75
96	300JC(R)180-17×7		119	90
97	300JC(R)180-17×8		136	110
98	300JC(R)220-13.5×1		13.5	15	1475	75	295
99	300JC(R)220-13.5×2		27	25
100	300JC(R)220-13.5×3		40.5	37
101	300JC(R)220-13.5×4		54	55
102	300JC(R)220-13.5×5		67.5	75
103	300JC(R)220-13.5×6		81	75
104	300JC(R)220-13.5×7		94.5	90
105	300JC(R)220-13.5×8		108	110
106	400JC(R)370-16×1	370	16	30	1475	80	346
107	400JC(R)370-16×2		32	55
108	400JC(R)370-16×3		48	75
109	400JC(R)370-16×4		64	110
110	400JC(R)370-16×5		80	132
111	400JC(R)370-16×6		96	160
112	450JC(R)550-27×1	550	27	75	1475	80	430
113	450JC(R)550-27×2		54	132
114	450JC(R)550-27×3		81	185
115	450JC(R)550-27×4		108	280
116	450JC(R)550-27×5		135	315*
117	500JC(R)650-32×1	650	32	90	1475	80	480
118	500JC(R)650-32×2		64	180
119	500JC(R)650-32×3		96	250
120	500JC(R)650-32×4		128	350*
121	500JC(R)650-32×5		160	400*
122	500JC(R)900-30×1	900	30	110	1475	80	480
123	500JC(R)900-30×2		60	225
124	500JC(R)900-30×3		90	315*
125	500JC(R)900-30×4		120	400*
126	500JC(R)900-30×5		150	560*
127	550JC(R)1250-20×2	1250	40	225	1475	82	530
128	550JC(R)1250-20×3		60	315*
129	550JC(R)1250-20×4		80	400*
130	550JC(R)1250-20×5		100	560*
131	550JC(R)1500-22×2	1500	44	280*	1475	82	530
132	550JC(R)1500-22×3		66	400*
133	550JC(R)1500-22×4		88	560*
134	550JC(R)1500-22×5		110	630*
アスタリスク (*) が付いているアイテムは、6KV または 10KV の高電圧マシンを備えているアイテムです。上表とは揚程、流量が異なる深井戸ポンプも当社で取り扱っております。当社では、ダクタイル鋳鉄、銅、316、304、その他の特殊材料で構成された深井戸ポンプをご用意しております。製品の仕様は、技術の継続的な進化により予告なく変更される場合があります。
