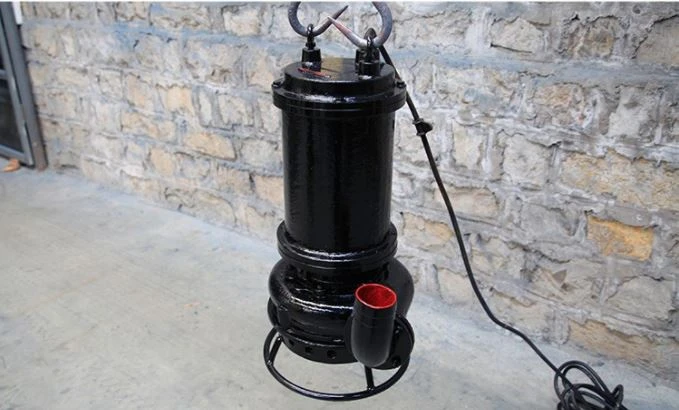

水中スラリーポンプ

ZJQ 水中スラリーポンプは、ポンプがモーターと直接結合されている一種の油圧機構です。ポンプセットには、高品質の特殊材料、最新の構造、広い流路、下水用の大容量という利点があります。

ポンプがモーターに直接関連付けられている油圧機構は、ZJQ 水中スラリーポンプです。

ポンプセットは、高品質の特殊材料、更新された構造、広い流路、および大きな下水処理能力の恩恵を受けています。

砂、泥、石炭灰固形物などの液体を含む物質を搬送するために使用されます。ポンプは、湖、川、海、拡大水路などの泥や砂を移動するために使用できます。また、プール、建設現場、製鉄所、発電所などの場所から下水を除去するためにも使用できます。ポンプは高品質の素材で作られており、革新的な構造を持ち、強力な送出システムを備えた大きな流動経路を備えています。

ポンプの制御ユニットはまだ完成していません。モーターとポンプの2つの部分で構成されています。

三相同期交流モーターを使用しています。静的シーリングは、ポンプをシステムから隔離します。メカニカルシーリングは、充填中のオイルチャンバー内で機能する両端ウェーブパイプです。オイルチャンバーとモーターチャンバーの間には、オイル-ウォータープローブがあります。ポンプセットが正常に機能している間、モーターチャンバーに水が入るのを防ぐことができます。主羽根車と副羽根車は、ポンプセットを構成する 2 つの部分です。副インペラは、固液の混合物を噴霧または攪拌して、主インペラの送達を補助するために使用されます。主羽根車は、固液混合物を吸収・吐出するために使用されます。

構造説明

1.M、AH、AHP、HP、HH、およびスラリーポンプはすべて、二重ポンプシェルまたはポンプ本体構造を備えています。ポンプ本体には、インペラー、シース、ガードプレートなどを含むポンプカバー用の交換用耐摩耗性金属ライニングが含まれています。使用圧力に応じて、ポンプカバーはねずみ鋳鉄またはボール加工された鋳鉄で作られています。製粉。縦に分割してファスナーで留めます。ブラケットとポンプ本体はボルトで固定されており、ポンプ本体にはストッパーが付いています。ポンプの吹き出し口は、回転させることで8つの角度に設置できます。インペラーの前後のカバープレートにバックブレードが取り付けられているため、漏れを防ぎ、ポンプの耐用年数を延ばすことができます。

2. AHR、LR、および Mr スラリーポンプは、二重ポンプシェル構造と、ポンプ本体およびポンプカバー (インペラー、フロントシース、リアシースなどを含む) に交換可能な耐摩耗性および耐腐食性のゴムライニングを備えています。ポンプの回転部、取付形態はahポンプ、lポンプ、Mポンプと同じで、ポンプ本体、カバーも同じです。

3. タイプ D および G のポンプは、単一構造 (つまり、ライニングなし) です。ポンプ本体、カバー、インペラは摩耗に強い金属で構成されています。ポンプ本体とポンプカバーを独自のクランプ機構で接合し、ポンプ吐出方向が自由に回転できるため、取り付け、取り外しが簡単です。

4. 各タイプのポンプには水平な入口があり、伝達方向に対して時計回りに回転します。

ポンプ本体とポンプカバーは、水中スラリーポンプヘッドの別名です。通常、ポンプ本体とポンプカバーは、スラリーポンプのいわゆるポンプヘッドを構成します。インペラー、シール、およびベアリングコンポーネントは、ベアリングを介してポンプボディに接続されます。ポンプボディは、主にポンプのローターに取り付けられます。ポンプカバーとポンプボディは一緒に閉じた空洞を形成します。ポンプカバーは、ポンプ本体に対応する部です。スラリーポンプの内部は、ポンプ本体とカバーで裏打ちされています。ほとんどの場合、ライナーは高クロム合金とゴムで構成されています。ポンプのライニングは、多くの場合、ゴムまたは金属合金で構成されています。

1. 電源は三相50Hz交流電源です。

2. 媒体の最高温度は 40 度を超えてはならず、爆発性または可燃性のガスが存在してはなりません。

3. 灰とスラグは、媒体中の固体粒子の重量濃度が最も高く、それぞれ 45% と 60% です。

4. ユニットの最大潜水深度は 20 メートルを超えてはならず、最小潜水深度は 1 メートル未満であってはなりません。

5. 媒体内で垂直に作業すると、ユニットの性能が向上します。連続操作が好ましい操作モードです。

いいえ。	モデル	放電んん	フロー m³/h	頭 m	パワーキロワット	完全な効果。 η (パーセント)	スピード r/分	最大。んん	重さキログラム
1	ZJQ10-20-3	50	10	20	3	37	1460	8	110
2	ZJQ15-18-3	50	15	18	3	46	1460	8	110
3	ZJQ20-15-3	50	20	15	3	52	1460	8	110
4	ZJQ25-12-3	50	25	12	3	58	1460	8	110
5	ZJQ30-12-3	65	30	12	3	60	1460	8	110
6	ZJQ35-10-3	65	35	10	3	64	1460	8	110
7	ZJQ40-8-3	65	40	8	3	66	1460	8	110
8	ZJQ15-22-4	50	15	22	4	43	1460	10	113
9	ZJQ18-20-4	50	18	20	4	46	1460	10	113
10	ZJQ20-18-4	50	20	18	4	50	1460	10	113
11	ZJQ25-20-4	50	25	20	4	52	1460	10	113
12	ZJQ30-16-4	65	30	16	4	52	1460	10	113
13	ZJQ35-15-4	65	35	15	4	60	1460	10	113
14	ZJQ40-12-4	65	40	12	4	63	1460	10	113
15	ZJQ45-10-4	65	45	10	4	66	1460	10	113
16	ZJQ20-30-5.5	80	20	30	5.5	42	1460	13	205
17	ZJQ25-15-5.5	80	25	15	5.5	42	1460	13	205
18	ZJQ30-20-5.5	80	30	20	5.5	54	1460	13	205
19	ZJQ45-15-5.5	80	45	15	5.5	41	1460	13	205
20	ZJQ15-20-5.5	80	15	20	5.5	33	1460	13	205
21	ZJQ50-10-5.5	80	50	10	5.5	44	1460	13	205
22	ZJQ15-20-7.5	80	15	20	7.5	34	1460	13	210
23	ZJQ20-25-7.5	80	20	25	7.5	35	1460	13	210
24	ZJQ25-20-7.5	80	25	20	7.5	36	1460	13	210
25	ZJQ25-30-7.5	80	25	30	7.5	36	1460	13	210
26	ZJQ30-30-7.5	80	30	30	7.5	37	1460	13	210
27	ZJQ32-20-7.5	80	32	20	7.5	37	1460	13	210
28	ZJQ45-15-7.5	80	45	15	7.5	41	1460	13	210
29	ZJQ100-10-7.5	100	100	10	7.5	48	1460	21	220
30	ZJQ40-25-11	80	40	25	11	38	1460	13	240
31	ZJQ50-21-11	80	50	21	11	40	1460	13	240
32	ZJQ50-26-11	80	50	26	11	40	1460	13	240
33	ZJQ70-20-11	80	70	20	11	43	1460	13	240
34	ZJQ100-18-11	100	100	18	11	48	1460	21	240
35	ZJQ25-40-15	80	25	40	15	37	1460	13	330
36	ZJQ50-26-15	80	50	26	15	40	1460	13	260
37	ZJQ50-28-15	80	50	28	15	40	1460	13	260
38	ZJQ60-30-15	100	60	30	15	41	1460	13	265
39	ZJQ70-24-15	80	70	24	15	42	1460	13	260
40	ZJQ75-25-15	100	75	25	15	43	1460	13	260
41	ZJQ100-18-15	100	100	18	15	49	1460	21	270
42	ZJQ150-15-15	100	150	15	15	51	1460	21	270
43	ZJQ150-18-18.5	150	150	18	18.5	49	980	32	550
44	ZJQ200-12-18.5	150	200	12	18.5	53	980	45	550
45	ZJQ150-22-22	150	150	22	22	47	980	32	600
46	ZJQ200-15-22	150	200	15	22	50	980	45	600
47	ZJQ60-46-30	150	60	46	30	41	980	14	550
48	ZJQ70-38-30	150	70	38	30	42	980	21	710
49	ZJQ100-35-30	150	100	35	30	44	980	21	710
50	ZJQ108-30-30	150	108	30	30	44	980	21	710
51	ZJQ150-30-30	150	150	30	30	46	980	21	710
52	ZJQ150-35-30	150	150	35	30	46	980	21	710
53	ZJQ200-20-30	150	200	20	30	52	980	21	710
54	ZJQ240-20-30	150	240	20	30	55	980	21	710
55	ZJQ300-15-30	200	300	15	30	56	980	28	700
56	ZJQ100-50-37	150	100	50	37	44	980	21	850
57	ZJQ300-20-37	200	300	20	37	56	980	28	775
58	ZJQ400-15-37	200	400	15	37	58	980	28	775
59	ZJQ150-35-45	150	150	35	45	47	980	36	1000
60	ZJQ200-30-45	150	200	30	45	49	980	36	1110
61	ZJQ500-15-45	200	500	15	45	59	980	46	1100
62	ZJQ150-45-55	150	150	45	55	46	980	21	1140
63	ZJQ250-35-55	150	250	35	55	51	980	36	1140
64	ZJQ600-15-55	200	600	15	55	60	980	46	1220
65	ZJQ200-45-75	150	200	45	75	49	980	21	1540
66	ZJQ200-50-75	150	200	50	75	48	980	14	1550
67	ZJQ350-35-75	200	350	35	75	53	980	28	1550
68	ZJQ400-25-75	200	400	25	75	58	980	25	1550
69	ZJQ500-20-75	200	500	20	75	59	980	25	1550
70	ZJQ200-60-90	150	200	60	90	48	980	14	1550
71	ZJQ400-40-90	200	400	40	90	54	980	28	1550
72	ZJQ500-25-90	200	500	25	90	60	980	25	1550
73	ZJQ400-50-110	200	400	50	110	53	980	28	1970
74	ZJQ600-30-110	200	600	30	110	61	980	28	1970
75	ZJQ780-26-110	300	780	26	110	62	980	50	1970
76	ZJQ1000-18-110	300	1000	18	110	64	980	50	1970
77	ZJQ400-60-132	200	400	60	132	53	980	28	2000
78	ZJQ500-45-132	200	500	45	132	56	980	28	2000
79	ZJQ500-55-132	200	500	55	132	55	980	28	2000
80	ZJQ800-35-132	300	800	35	132	63	980	42	2000
81	ZJQ1000-22-132	300	1000	22	132	64	980	50	2000
82	ZJQ650-52-160	200	650	52	160	58	980	28	2650
83	ZJQ780-50-185	300	780	50	185	60	980	38	3330
84	ZJQ800-55-220	300	800	55	220	60	980	38	3400
85	ZJQ1250-35-220	350	1250	35	220	65	980	45	3400
86	ZJQ1750-30-250	350	1750	30	250	67	980	55	3750
87	ZJQ1500-35-250	350	1500	35	250	66	980	50	3750
88	ZJQ2000-35-315	400	2000	35	315	68	980	60	3800
